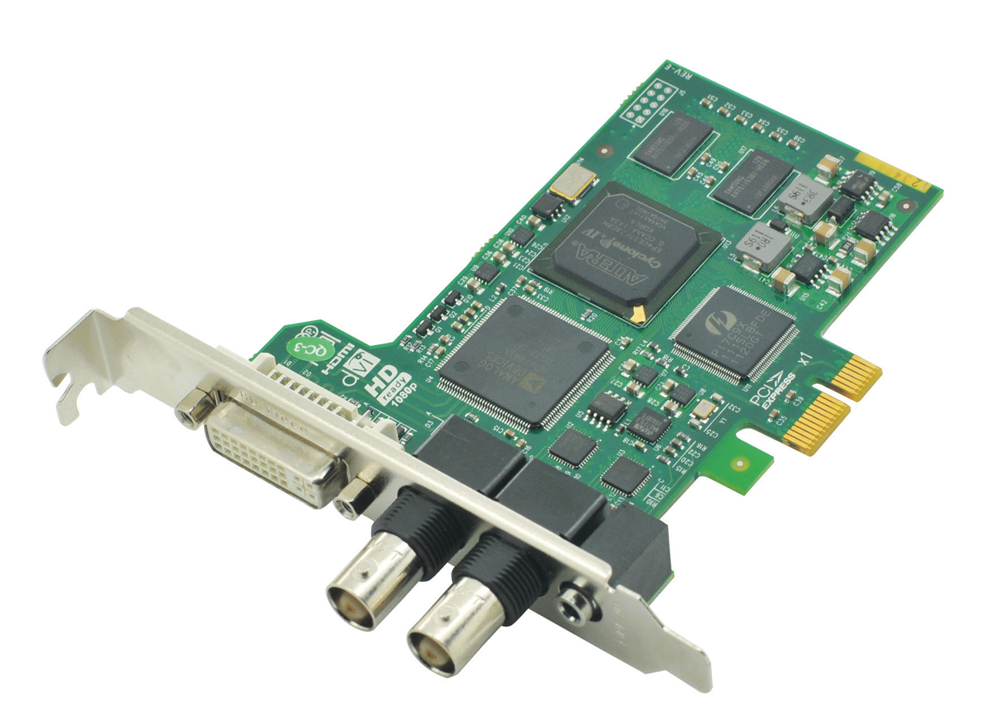

HMI采集卡K-2102B

可同时采集一路高清视频信号，两路标清视频信号，1路模拟音频信号。

高清输入视频信号可达1920*1080p/60 Hz。

高清信号可采集DVI、VGA、HDMI、分量信号。

可采集HDMI中的LPCM音频信号。

微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。

超小尺寸：102.5mm x 64.5mm，符合Low-Profile 规格。

请注意：

1.因版权保护原因，用户不得将本产品用于蓝光播放机输出高清信号的采集。

高性能DMA传输功能。

高清输入可动态切换信号源类型：DVI/HDMI，VGA，分量。

高清输入端可兼容复合视频（CVBS）输入信号。

高清输入支持自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节。

高清输入支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。

高清输入支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。

支持垂直滤波和运动自适应去隔行功能。

硬件色彩转换，可输出RGB24，RGB32，YUY2，UYVY，I420色彩格式。

高清输入支持支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma；并可单独调节R，G，B三色的亮度、对比度。

高清输入支持画面水平、垂直反转功能。

固件可升级。

几何尺寸	102.5mm x 84mm
主机接口	PCI-Express x1 200MB/s 传输带宽
输入接口	1个DVI-I 接口 (可转接HDMI，VGA，YPbPr) 2个BNC接口 (接 2 路CVBS) 1个3.5mm音频接口（接1路不平衡立体声音频线路输入)
最大采样率	CVBS：54MHz (4x Oversampling) RGB/分量：170MHz HDMI/DVI：225MHz
板载内存	128MB DDR2，工作频率为 160 Mhz，位宽 32bit
VGA输入格式	640x400-2048x1536，像素率低于170MHz即可
分量输入格式	480i、576i、480p，576p，720p，1080i，1080p
DVI输入格式	符合DVI 1.0标准，单连接
HDMI输入格式	符合HDMI 1.3 标准，支持36bit DeepColor
CVBS输入标准	PAL/NTSC
高清输出图像格式	大小：40x30-2048x1536，帧率： 1-100 fps，色彩：YUY2 UYVY RGB24 RGB32 I420
标清输出图像格式	大小：176x144-768x576，帧率： 1-30 fps，色彩：YUY2 UYVY RGB24 RGB32 I420
操作系统支持	支持以下操作系统的x86和x64版本： Windows® XP Professional Windows® Server 2003 Windows Vista® Windows® Server 2008 Windows® 7 Windows® Server 2008 R2
功耗	<= 8W
工作温度范围	0-50 摄氏度
保存温度范围	-20-70 摄氏度
相对湿度范围	5%-90%
